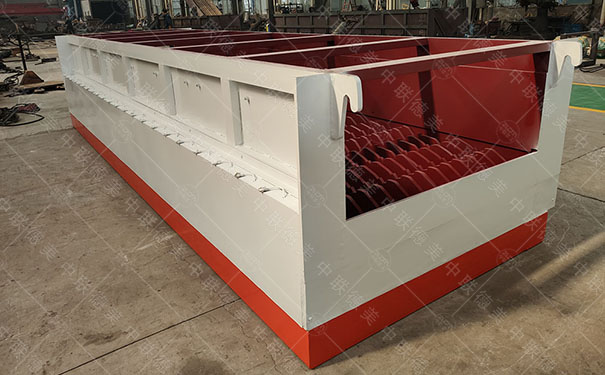

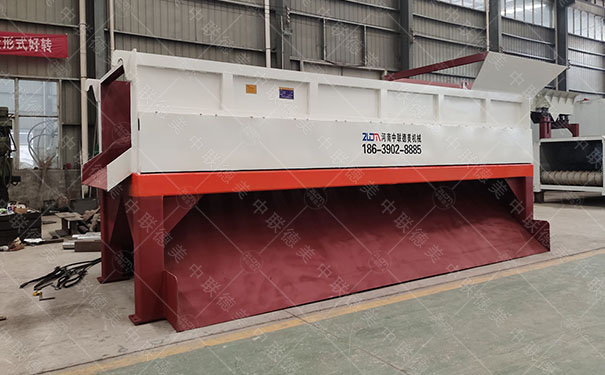

泥石分离机 辊轴筛的创新要点

该装置采用菱形滚柱作圆周运动，辊轴筛作圆周运动，辊轴筛受扰动原理，使筛面受扰动较松散，采用圆形滚柱与菱形滚柱有机结合，组成筛梳子筛选物料，每个滚柱下设有隐藏式刮刀，可清除粘附在筛盘面上的粘附，使筛孔保持畅通。采用两级或多级带倾角的圆辊与菱形滚柱式筛板构成筛体，煤流沿倾斜筛体移动，使煤流都布满在筛板上，有利于筛分，避免了堵煤、堵孔及积煤等不良现象。当筛分面积相等时，正弦筛的筛分效率比其他设备提高百分之40~50。本机具有处理量大，透筛率高，工作时无振动等特点，能对含任何水份和粘度的物料进行筛分，不粘，不堵，不卡卡，无噪音。

滚轴筛是煤炭、电力、冶金、水泥、矿山等行业用固体物料的理想筛分设备，尤其适用于煤矿、洗煤厂、火力发电厂的煤的干式分选。尤其适合于10mm以上或大于10mm大小的分级。

关键技术特征：

1)适用于10毫米或大于10毫米的颗粒级配。

2)是单机容量大，运行稳定可靠。

3)适用于各种性质的筛分料。能处理高水分，高粘度物料。

4)高透筛率。当矿山和选煤厂的分级粒度为10mm时，筛分效率可达百分之八十五以上；当分级粒度为30mm时，筛分效率可达百分之九十以上。

5)无卡、无粘堵筛孔，物料连续透筛顺畅。

6)环保性能良好。全封闭结构，有效避免了煤尘飞扬，无振动，低噪声。

7)结构简单，体积小，便于安装和维修。

创新要点

1.利用正弦波扰动原理，使筛板上的物料扰动松散，利用圆形滚筒和菱形滚筒有机结合的相对空间构成筛眼，用筛筛进行物料筛选。

2.筛轴与入料方向成直角布料：可根据加工能力需要灵活选择筛轴数管和轴间距。

3.筛轴的旋转方向与煤流的运动方向一致：这样一方面节省了筛片转动的动力，减少了电机的功率消耗；另一方面避免了堵煤、积煤和结死煤等不良现象，更有利于筛分。相同筛分面积时，效率较高，处理能力较强；

4.筛孔尺寸适应性强：通过改变轴距以及菱形滚柱和圆形滚柱的尺寸，可使筛孔尺寸严格控制在10-30mm范围内，并可根据需要确定筛孔尺寸，以适应不同的粒度分级。灵活性和适应性强，能满足用户的不同需求。
