多级联动辊轴分离筛的性能和在安装调节时应注意的事项

多级联动滚轴分离筛，又称多功能滚轴分离筛，泥石分离机，等厚滚轴筛，蝶形筛等，适用于各种类型的石料，如泥石/砂石/矿石，各种类型的生活垃圾，各种类型的商业/工业垃圾，煤炭，装潢/建筑垃圾，粘湿材料等，这些分离条件可根据不同的比重、大小、形状进行分类，从而减少后续分选设备的负荷。轴间距和碟片大小决定筛度大小，选用尺寸十分广泛，可根据物料成分、湿度等自动调整运转转数。不仅很大地缓解了资源短缺的局面，而且实现了资源的长期循环利用。

多级联动滚轴筛的性能特点：

1.筛分精度高，效率高，处理量4倍于同体积的滚筒筛，比滚筒筛效率高1.5倍，生产能力可达1000t/h。

2.采用变频驱动控制方式，功率小，能耗低，可靠稳定，处理量可调，体积小，不占空间，移动方便。

3.物料自动排料，可连续作业，可在不同工矿企业实现输送、分离、筛分等功能，实现一机多用。

4.独特的耐磨链轮，链链连结，链链张紧性设计，工作稳定性非常高，机械坚固耐用，噪音低，易损件少，易于更换。

5.模组化包装，可根据物料情况延长或缩短，便于维修和结构调整。

6.操作稳定性高，筛选范围广，适用于各种生活垃圾，各种商业/工业垃圾，各种泥石/砂石/矿石等各种石料，装潢/建筑垃圾，粘湿物料的分离。

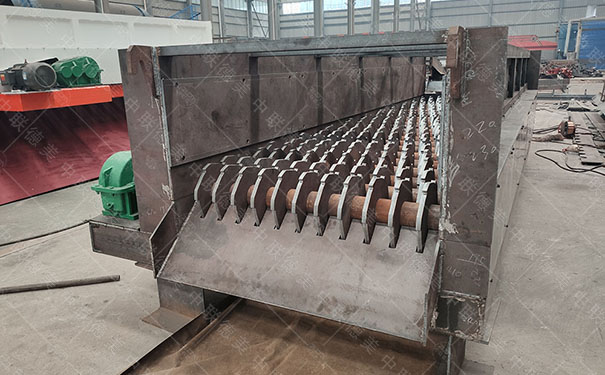

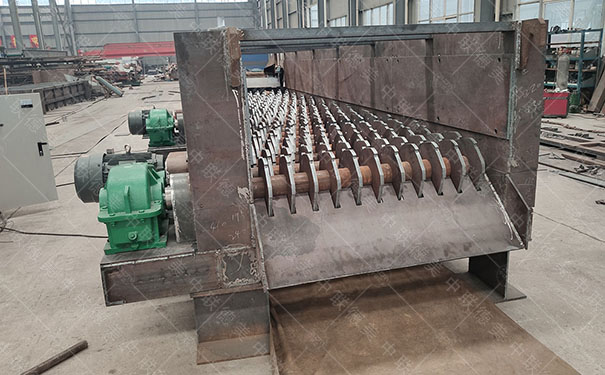

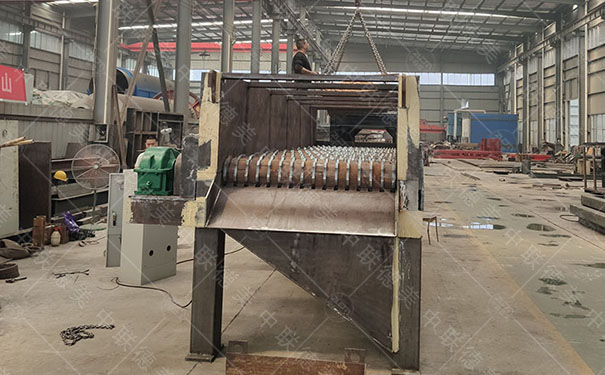

构造描述：

1.该机主要由箱体、内衬、托盘、传动轴、调速马达、马达座、链轮、托架等部件组成。

2.筛选盒：采用国家标准Q235钢板焊接而成，具有一定的强度和刚度，是筛机的主要部件。

3.内衬：采用耐磨锰板，用加强螺栓连接，更换方便。

3.碟盘：采用厚的高锰材料，坚固耐磨。

4.变频电机：使用及维护方法见振动电机说明书。

5.电机台座：电机安装、使用前的连接螺丝一定要拧紧，尤其是新筛试前三天，一定要反复紧固，以免松动造成事故。

6.传动装置：采用耐磨双链轮链传动，传动效率高，工作平稳。

7.支架：由国标方钢和槽钢组成，支撑筛箱，支柱在安装时一定要与地面垂直，槽钢在两支柱下应相互平行。

泥石料分离机在安装、调试和运行中要注意：

一、因泥石料分离机扭力较大，建议将设备安装在混凝土框架上，框架采用预埋焊接方式，安装时可方便地进行电焊焊接，框架的深度及范围应根据土壤条件自行确定，建议框架的重量一般为设备总重量的3倍。

二、安装执行后，应检查减速电机大小传动齿轮是否位移，箱体侧板与大轮斗之间是否有间隙，调整后的固定设备焊接在机架上。

三、应加入工业润滑油，并调整油面高度，通常在轴心以下加百分之50为宜。

四、机械设备安装完毕后，需进行试车，设备空载运行时应注意以下事项：

1)连续工作2小时：

2)所有的坚固部件一定要牢固，没有任何松动现象；

3)减速马达、齿轮箱无一不发出正常声音。

五、马达负载试车除了满足空载试车的要求外，还应满足下列要求：

1)进料时，不能使物料对箱体侧板造成剧烈冲击，也不能偏载进料箱体侧板，以免损坏轮斗和机体。

2)进料的力度和速度一定符合设计要求。
